卷积神经网络详解

1 前言

    在dl中，有一个很重要的概念，就是卷积神经网络CNN，基本是入门dl必须搞懂的东西。本文基本根据斯坦福的机器学习公开课、cs231n、与七月在线寒老师讲的5月dl班第4次课CNN与常用框架视频所写，是一篇课程笔记。本只是想把重点放在其卷积计算具体是怎么计算怎么操作的，但后面不断补充，故写成了关于卷积神经网络的通俗导论性的文章。有何问题，欢迎不吝指正。

cs231n课程里给出了卷积神经网络各个层级结构，如下图

    上图中CNN要做的事情是：给定一张图片，是车还是马未知，是什么车也未知，现在需要模型判断这张图片里具体是一个什么东西，总之输出一个结果：如果是车 那是什么车

    所以

• 最左边是数据输入层，对数据做一些处理，比如去均值（把输入数据各个维度都中心化为0，避免数据过多偏差，影响训练效果）、归一化（把所有的数据都归一到同样的范围）、PCA/白化等等。CNN只对训练集做“去均值”这一步。

    中间是

• CONV：卷积计算层，线性乘积 求和。
• RELU：激励层，上文2.2节中有提到：ReLU是激活函数的一种。
• POOL：池化层，简言之，即取区域平均或最大。

    最右边是

• FC：全连接层

    这几个部分中，卷积计算层是CNN的核心，下文将重点阐述。

http://cs231n.github.io/assets/conv-demo/index.html     如果初看此图，可能不一定能立马理解啥意思，但结合上文的内容后，理解这个动图已经不是很困难的事情。     下述动图中，左边是输入，中间部分是两个不同的滤波器Filter w0、Filter w1，最右边则是两个不同的输出。

    随着左边数据窗口的平移滑动，滤波器Filter w0对不同的局部数据进行卷积计算。

    值得一提的是：

• 左边数据在变化，每次滤波器都是针对某一局部的数据窗口进行卷积，这就是所谓的CNN中的局部感知机制。
• 与此同时，数据窗口滑动，但中间滤波器Filter w0的权重（即每个神经元连接数据窗口的的权重）是固定不变的，这个权重不变即所谓的CNN中的参数共享机制。

    我第一次看到上面这个动态图的时候，只觉得很炫，另外就是据说“相乘后想加”，但到底具体是个怎么相乘后想加的过程 则无法一眼看出，网上也没有一目了然的计算过程。本文来细究下。

    首先，我们来分解下上述动图，如下图

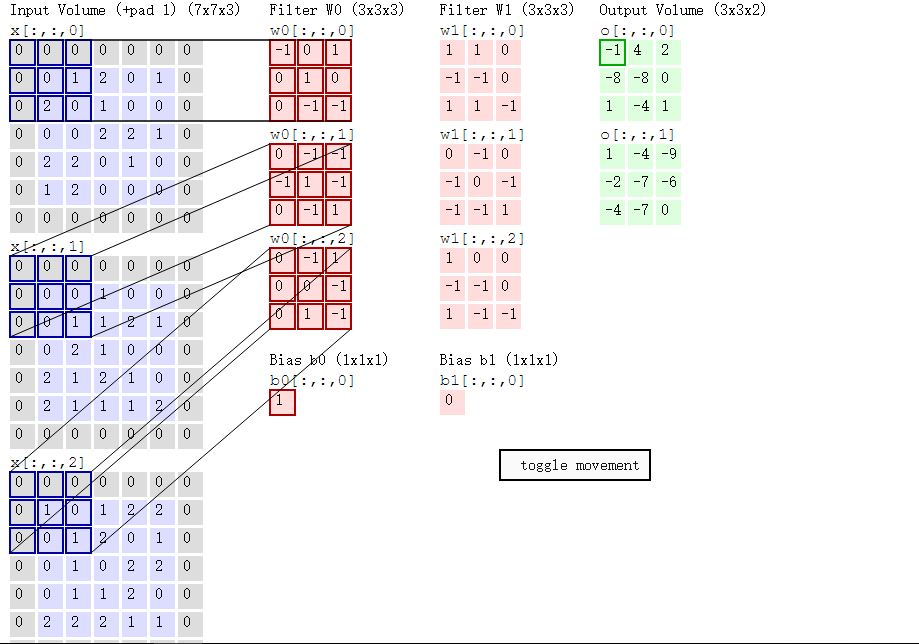

    接着，我们细究下上图的具体计算过程。即上图中的输出结果-1具体是怎么计算得到的呢？其实，类似wx + b，w对应滤波器Filter w0，x对应不同的数据窗口，b对应Bias b0，相当于滤波器Filter w0与一个个数据窗口相乘再求和后，最后加上Bias b0得到输出结果-1，如下过程所示：

-1* 0 + 0*0 + 1*0

+

0*0 + 1*0 + 0*1

+

0*0 + -1*2 + -1*0



+

0*0 + -1*0 + -1*0

+

-1*0 + 1*0 + -1*0

+

0*0 + -1*0 + 1*1



+

0*0 + -1*0 + 1*0

+

0*0 + 0*1 + -1*0

+

0*0 + 1*0 + -1*1

+



1

=

-1

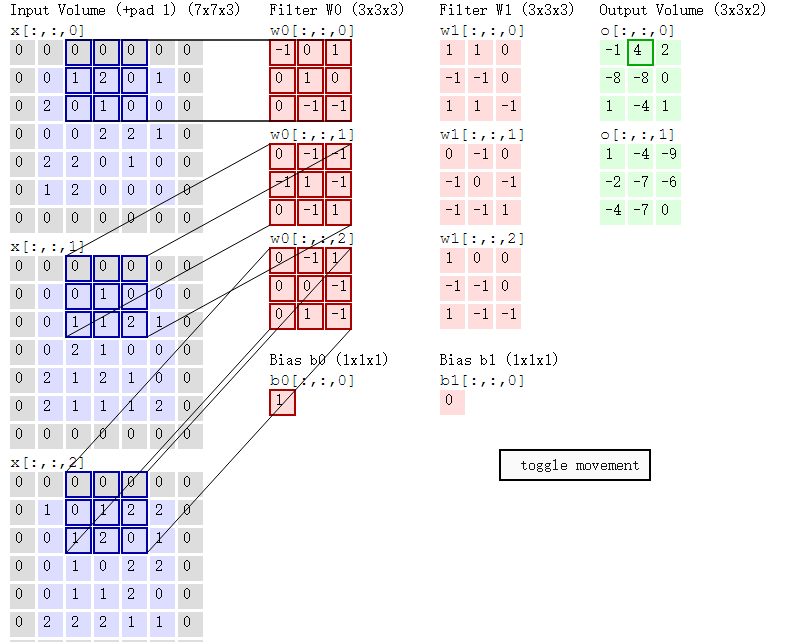

    然后滤波器Filter w0固定不变，数据窗口向右移动2步，继续做内积计算，得到4的输出结果

    最后，换做另外一个不同的滤波器Filter w1、不同的偏置Bias b1，再跟图中最左边的数据窗口做卷积，可得到另外一个不同的输出。
